LUZ AUTOMATICA NOTURNA


Este projecto esta pensado para que ao anoitecer se acenda uma luz alimentada por uma bateria de 6, 9 o 12 volts.

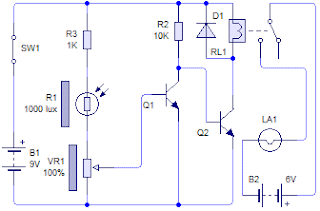

O circuito funciona graças a una fotoceluda, LDR, o fotoresistencia, que ao deixar de receber luz, polariza a base de Q1 e este por sua vez a Q2 por intermédio do colector, é então que Q2 conduz e deixa passar corrente a través de a bobina de RL1, activando os contactos e ascendendo LA1 que deve de ser de acordo com a voltagem de B2, seu consumo não deve de ser maior de 60 mA., depende da bateria (B2) que se use.

Q1, Q2: 2N3904
D1: 1N4004
R1: fotocelula comum
R2: 10K
R3: 1K
VR1: 50K
RL1: Relevo o relé para 6 o 9 voltios, 100 mA.
B1: batería de 9 voltios o fuente de alimentación de 9 voltios
B2: ver texto
LA1: ver texto

Também pode utilizar se B1 para alimentar a lâmpada LA1 e eliminar B2, isto deixo ao seu critério. Para isto unicamente trocar o pino central de RL1, que vai ao positivo de B2 e conectar lo a positivo de B1.
Deixo diagrama e o circuito impresso para que se decidam a ensamblar este circuito, está apto para principiantes e que conta com poucos componentes. Pode ensamblarse também utilizando una placa de circuito impresso perfurado.
